Reproduction des résultats de l'article

"Finite Element Modeling of the Hygroscopic Warping of Medium Density Fiberboard"

avec MEF++

On cherche à valider le code produit avec MEF++ en se servant de l'article de Ganev et al comprenant une série de tests (8 cas différents) dont certain ont été produit en laboratoire (cas 1 à 6).

Contenu du répertoire article4 :

article43d.(enti,geom,mail) ce sont les fichiers du maillage
article43d_(hyd/mec).CL ce sont les fichiers contenant les conditions limites ( "hyd" pour M et "mec" pour U)
cas[12345678] des sous-répertoire contenant le fichier champ et les résultats en format MEF++ pour chacun des 8 cas
convertiVU est un script faisant la conversion au format VU de tout les fichiers resultats pour tout les cas. Le script convertiVU nécessite la compilation du code conversionVU.

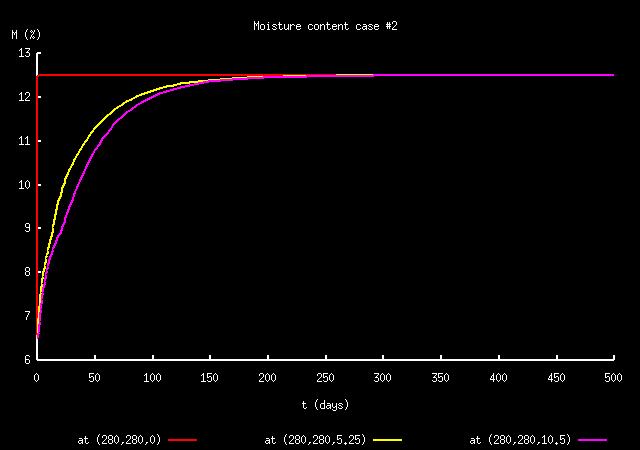

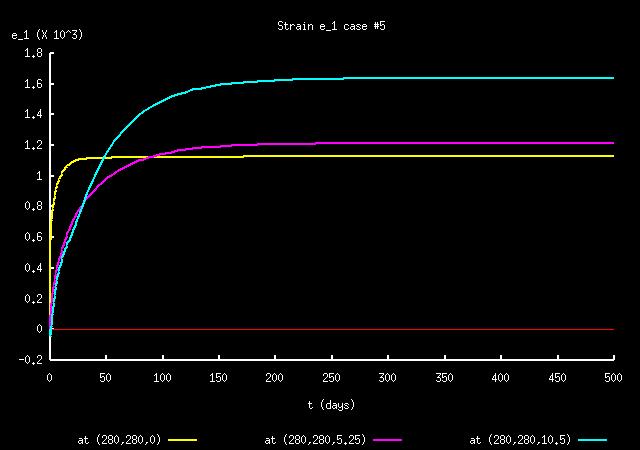

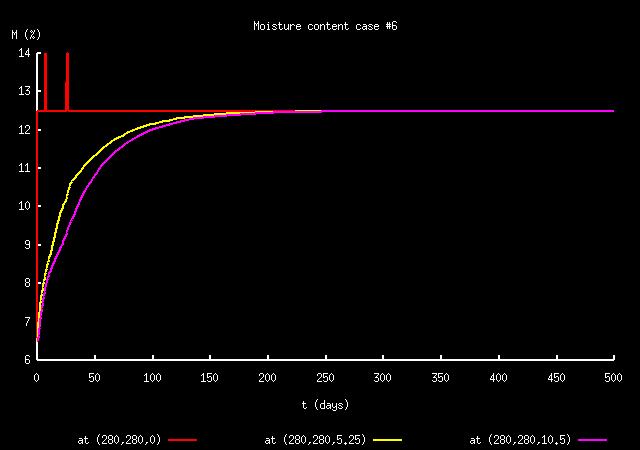

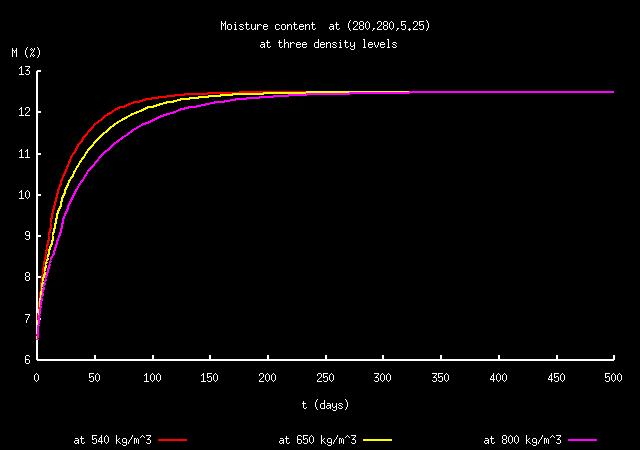

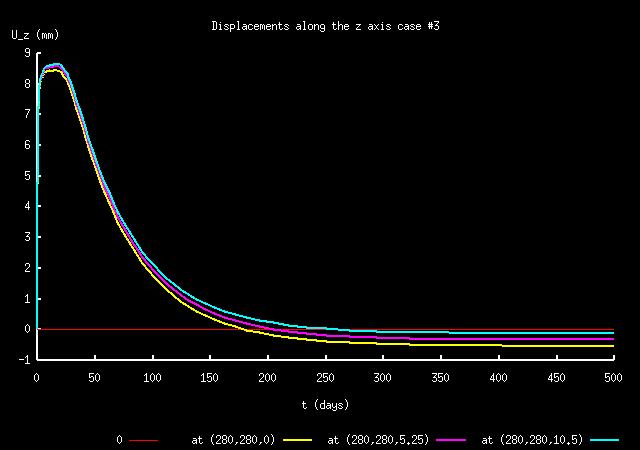

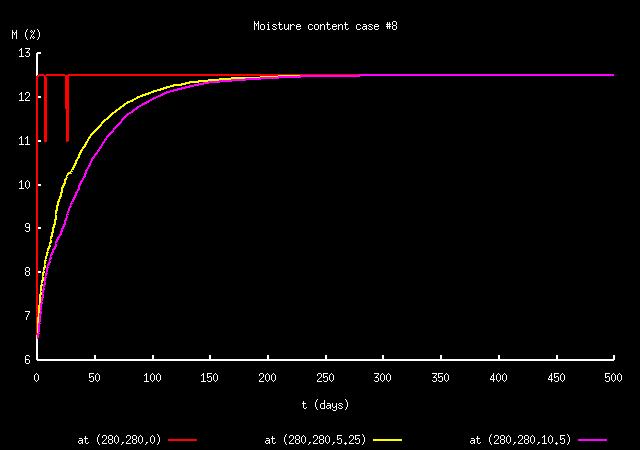

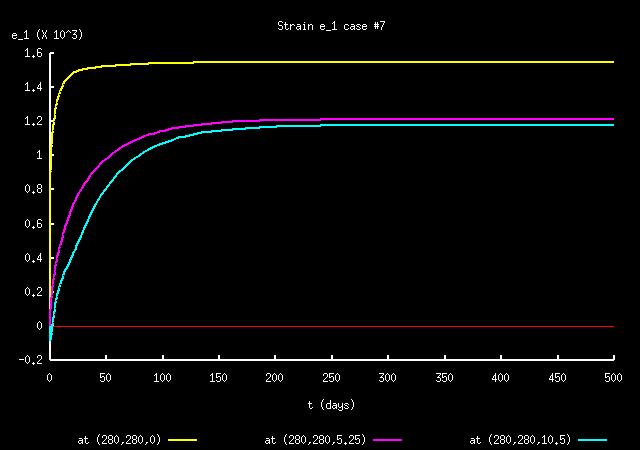

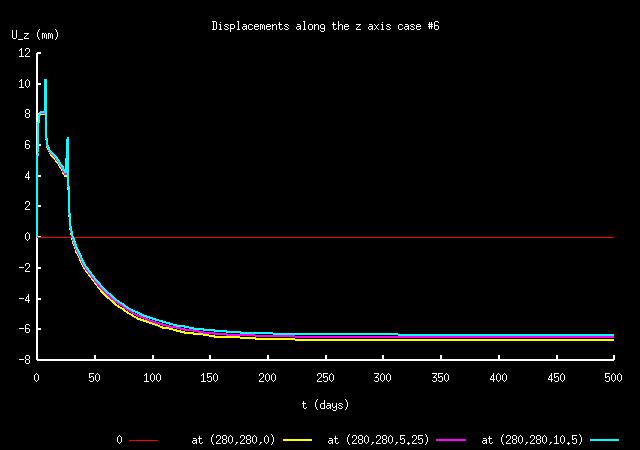

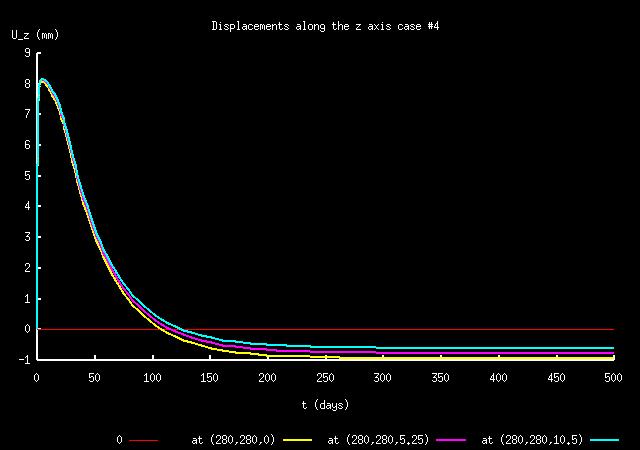

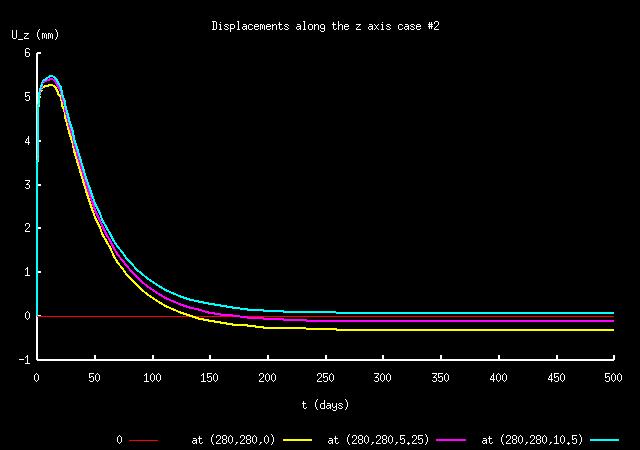

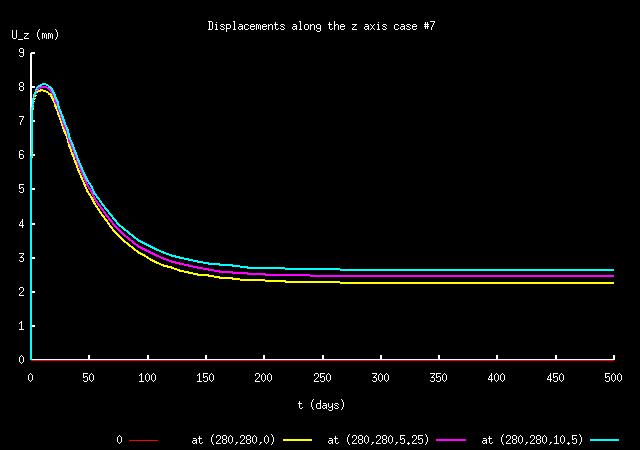

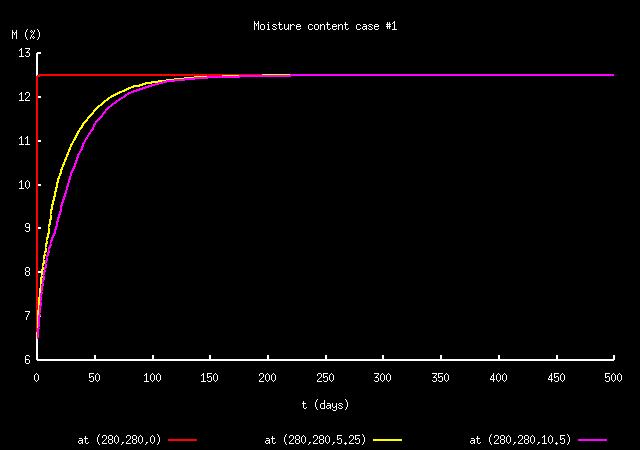

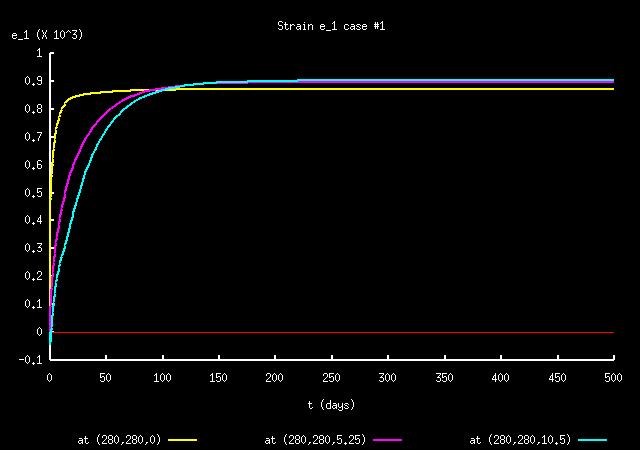

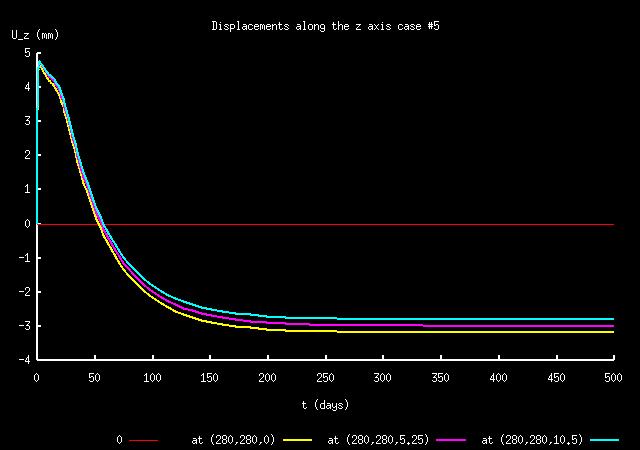

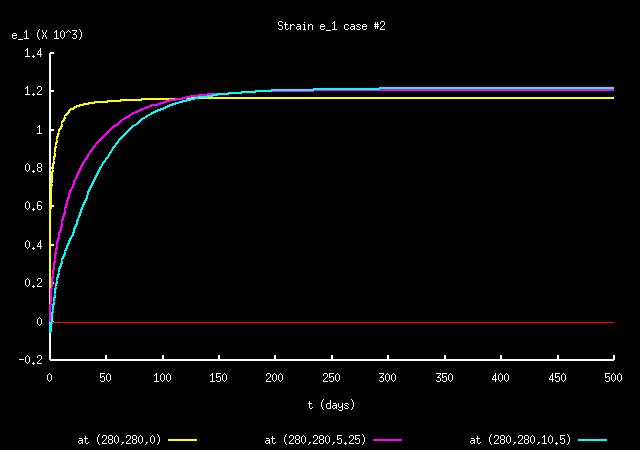

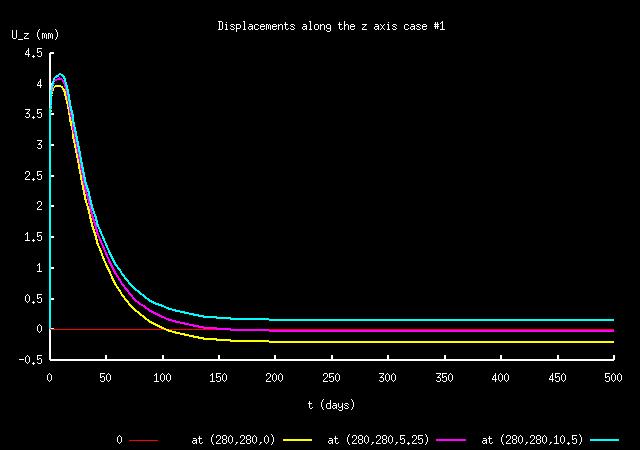

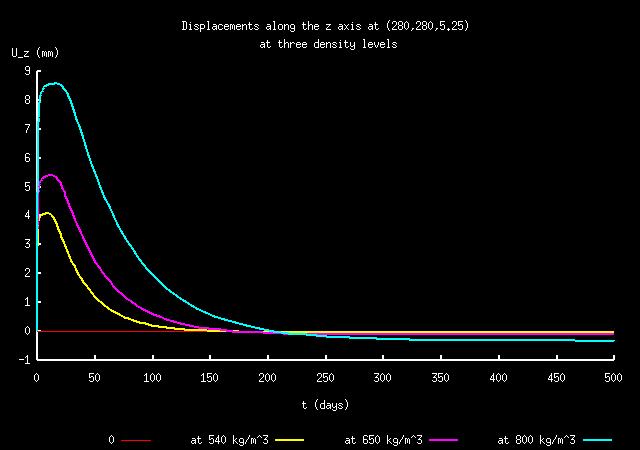

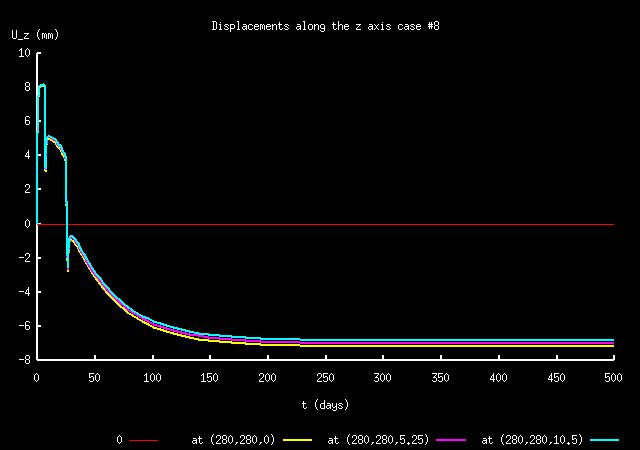

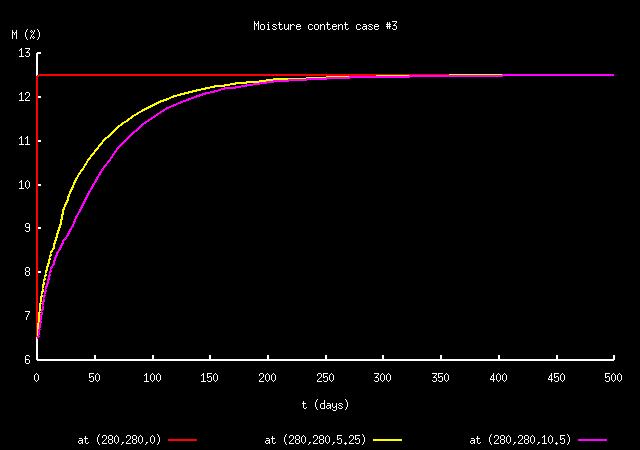

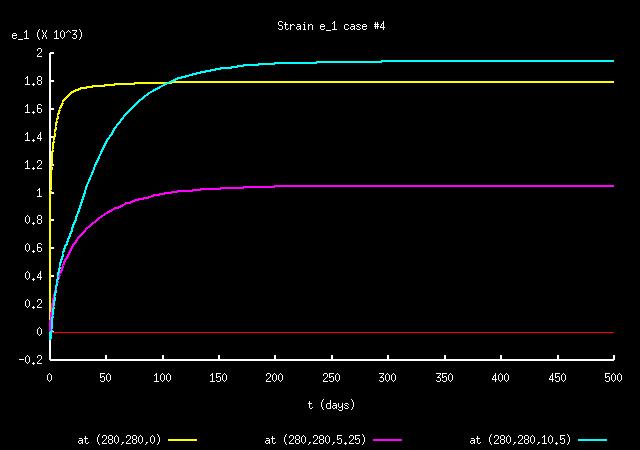

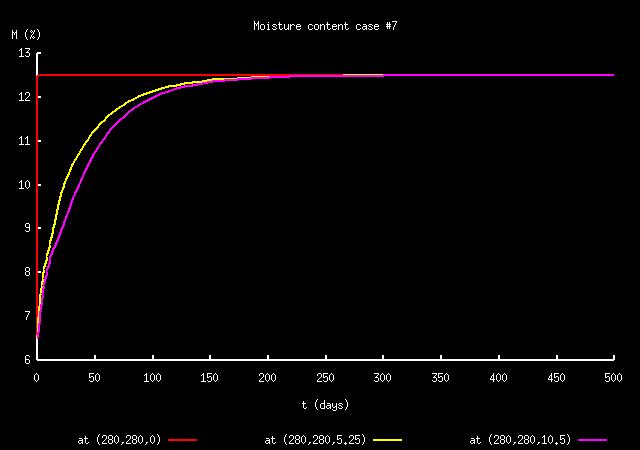

cree_donnee_gnuplot est un script extrayant les données nécessaire des fichiers article43d.M,U,S (ils contiennent les évaluations des champs au 3 points) pour les manipuler avec gnuplot et produire des graphiques humidite/deplacements/deformation en fonction du temps

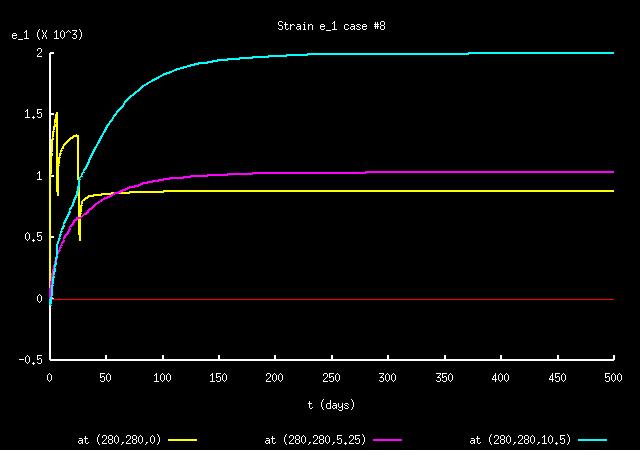

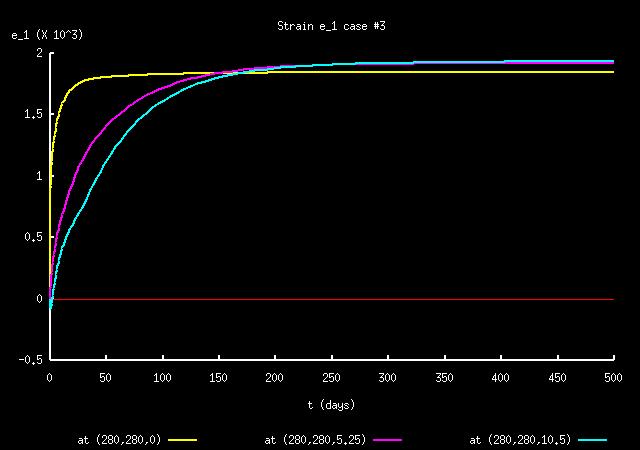

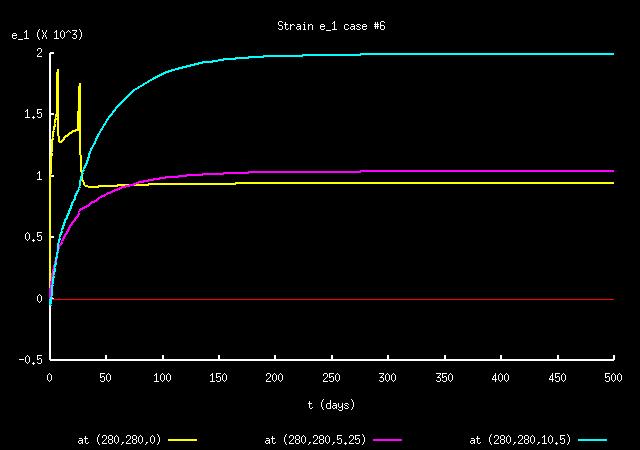

deformation/deplacement/humidite.gnu sont les fichiers gnuplot permettant de produire des graphes semblables à ceux de l'article (par exemple, dans gnuplot, taper "load 'deformation.gnu'" pour obtenir tout les graphes relatif à la déformation)

Le code permettant d'obtenir les résultats est boisHM. Le maillage (zoom sur le coin nous intéressant: zoom) est le même que celui utilisé dans l'article: un quart de la plaque en utilisant les symétries, douze couches d'éléments en épaisseur avec une série de couches d'épaisseur plus grande pour le "noyau" du panneau.
