Test récents hyperboloide parabolique en porte à faux

Effets de l'utilisation d'une géométrie linéaire/quadratique

Maillage N = 8

100 Géo. Quad. 100 Géo. Lin. 1000 Géo. Quad. 1000 Géo. Lin.
N = 8 0.00359308 0.00144328 2.92352e-5 1.4056e-05
N = 16 0.0082224 0.005556 7.0096e-5 2.503e-05
N = 32 0.018572742 0.0163 0.000206873 0.000103
N = 64 0.03525 0.0319 0.0008125 0.00055
Tableau des valeurs optimales de alpha pour les maillages 8, 16, 32 et 64 et pour les cas 1/100, 1/1000

Convergence en fonction de N = 8, 16, 32, 64.

  • Pour le cas 1/100 avec maillage uniforme. CLIQUER POUR AGRANDIR

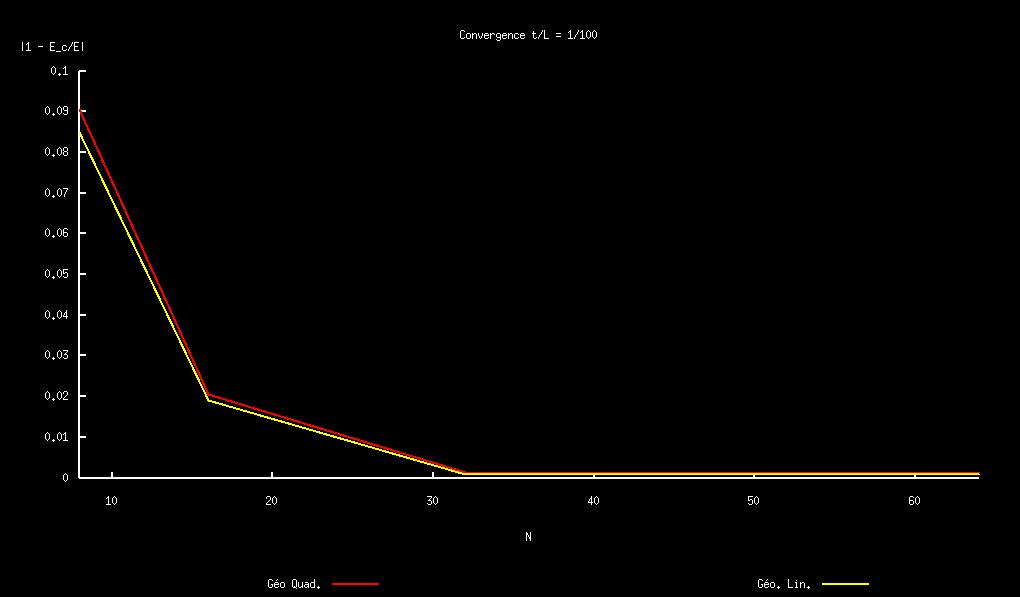

    t/L=1/100

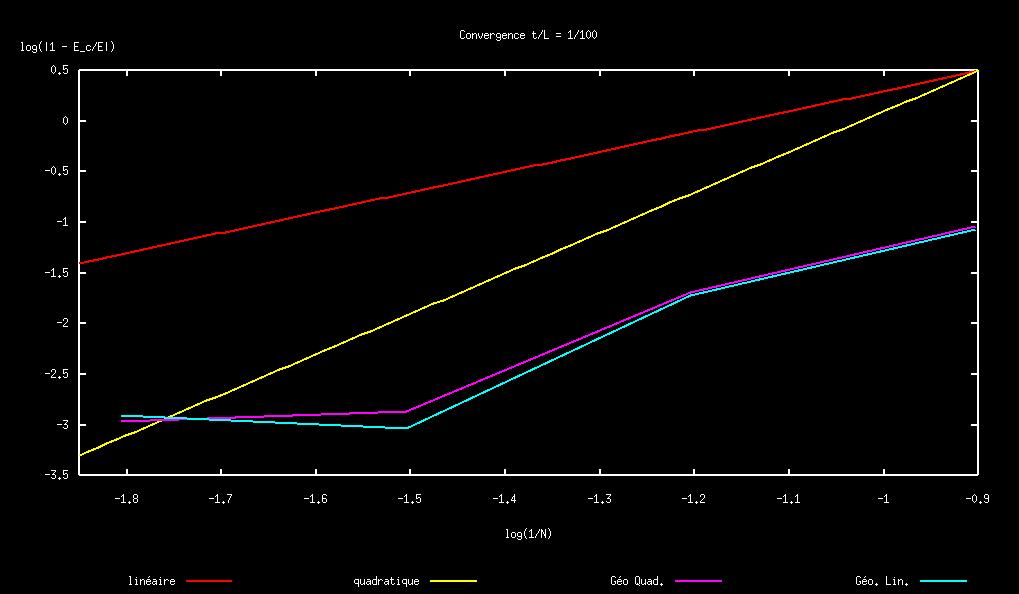

    t/L=1/100 (loglog)
  • Pour le cas 1/1000 avec maillage uniforme. CLIQUER POUR AGRANDIR

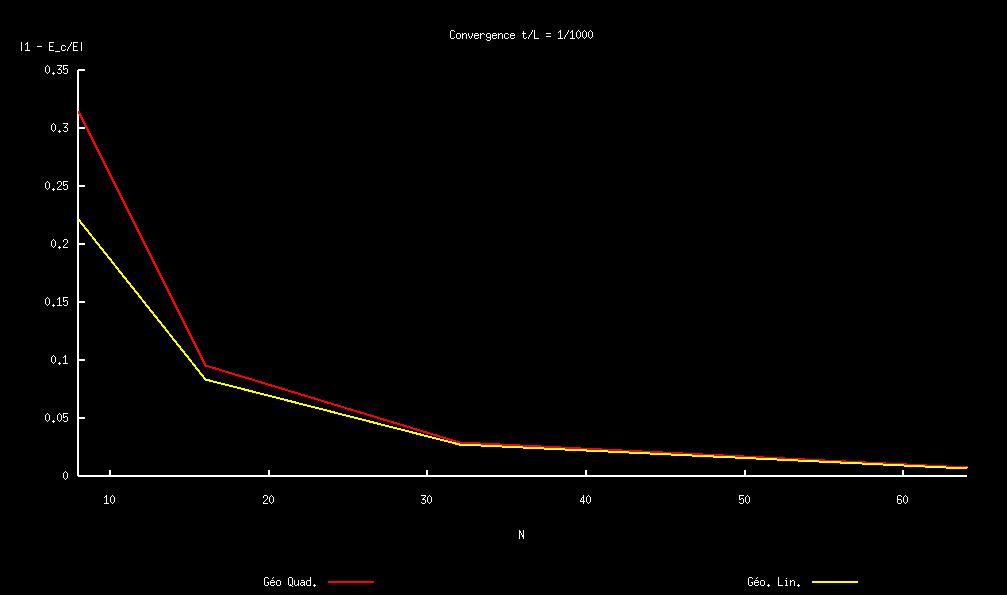

    t/L=1/1000

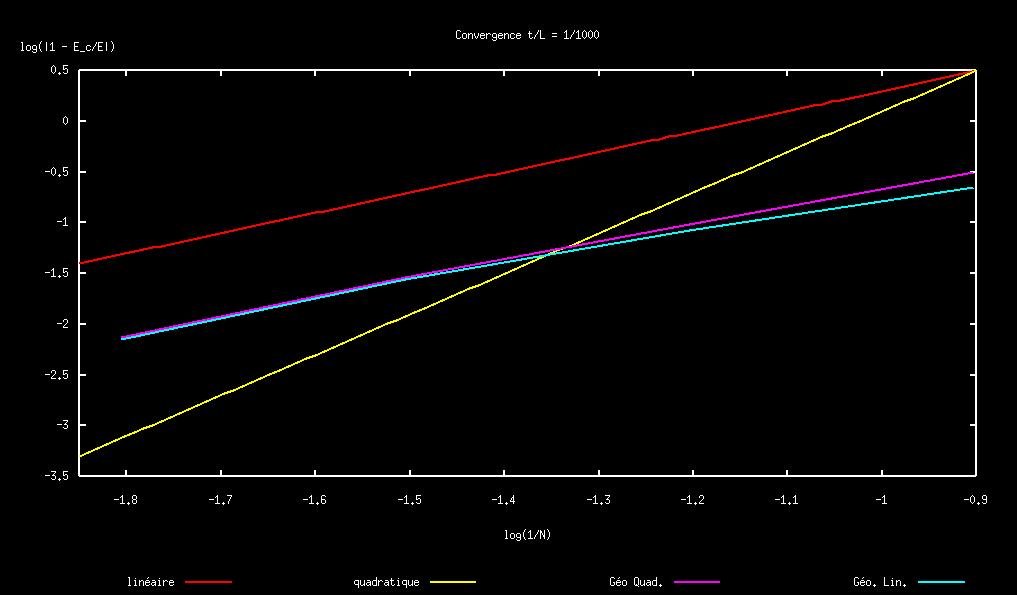

    t/L=1/1000 (loglog)
  • Pour le cas 1/10000 avec maillage uniforme. On choisi deux valeurs pour alpha = 1.e-7 qui semblent être une bonne valeur pour la géométrie linéaire et alpha = 1.e-9 pour la géométrie quadratique.CLIQUER POUR AGRANDIR

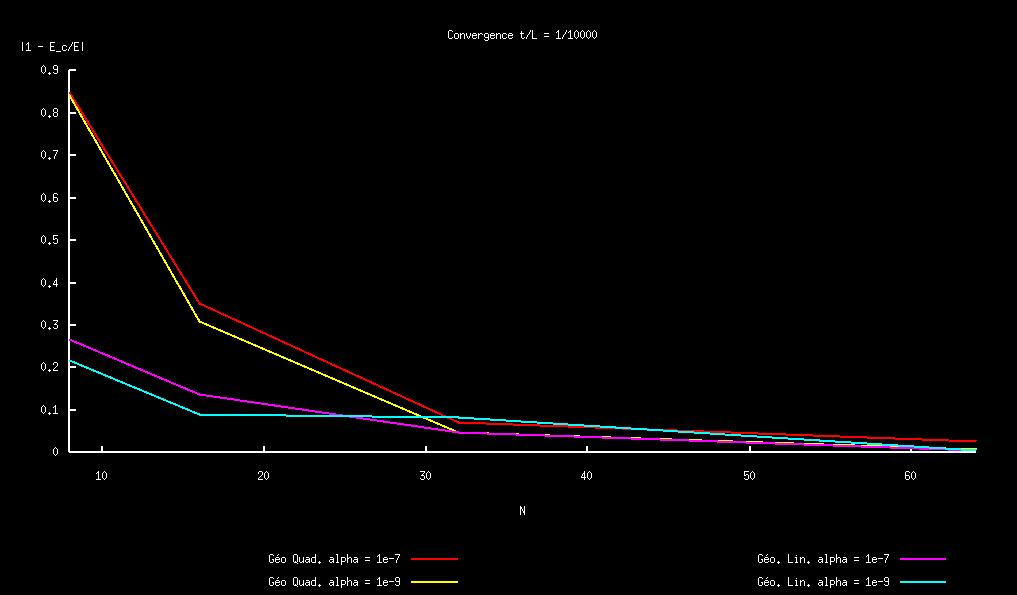

    t/L=1/10000

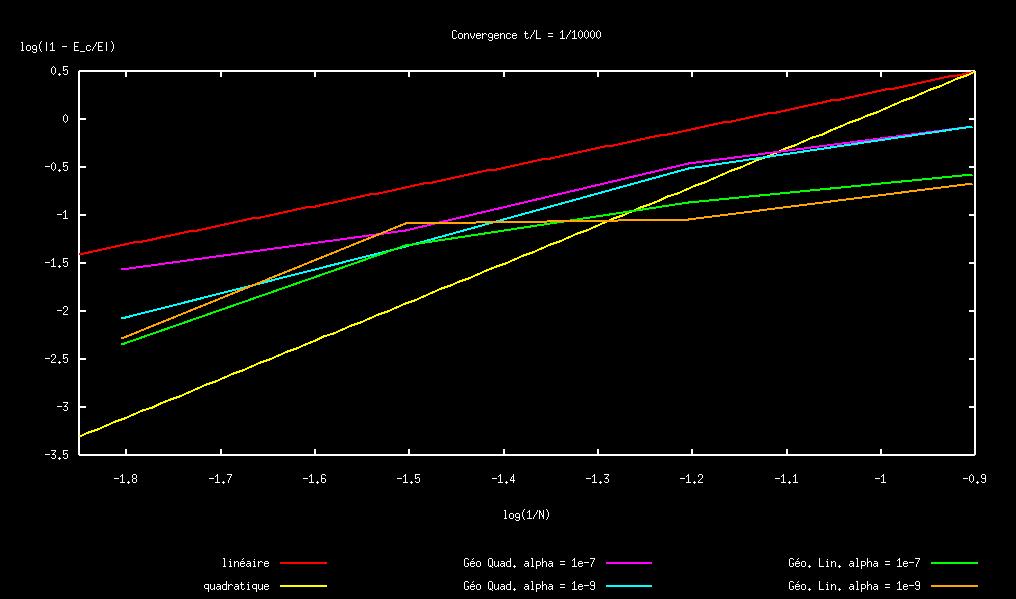

    t/L=1/10000 (loglog)

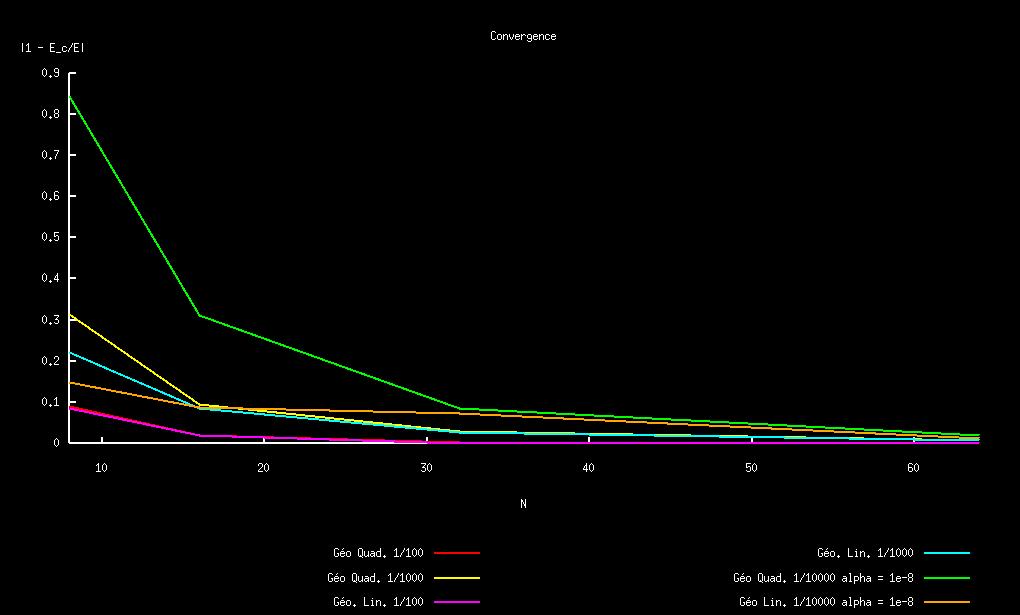

  • Convergence pour les cas 1/100, 1/1000 et 1/10000 avec maillage uniforme. CLIQUER POUR AGRANDIR

    Pour 1/10000 on fixe alpha = 1.e-8.

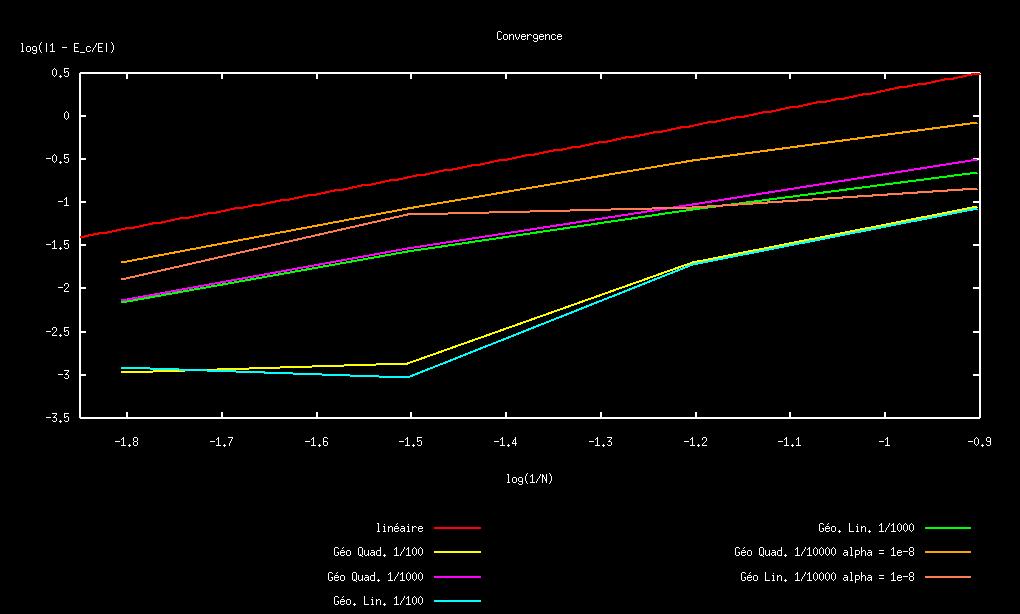

    (loglog)
