À la recherche d'un estimateur
L/h = 100/1 = 100
L/h = 100/0.5 = 200
Maillage
info sur le maillage
Maillage de deux couches d'éléments d'épaisseur égale.
ATTENTION:
- la valeur obtenue en 0 étant trop grande on l'exclut des graphiques.
- dans les tableux c'est 1 - alpha et non pas alpha dans la première colonne

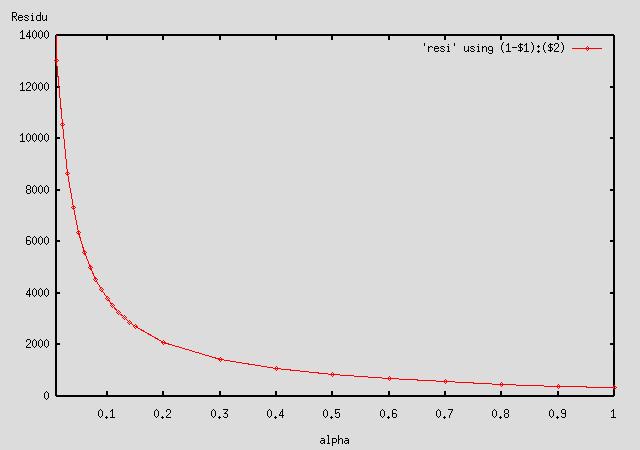

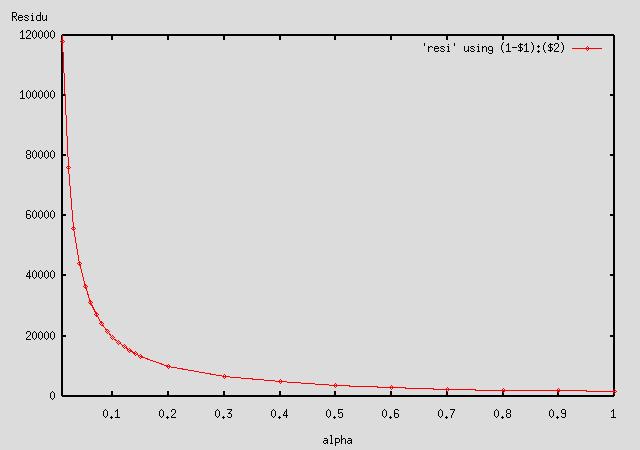

Graphe du résidu maximal au barycentre en fonction de alpha.

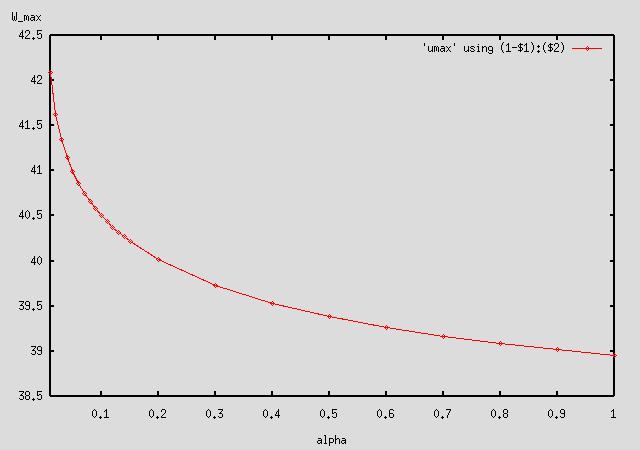

Graphe du deplacement vertical maximal en fonction de alpha.

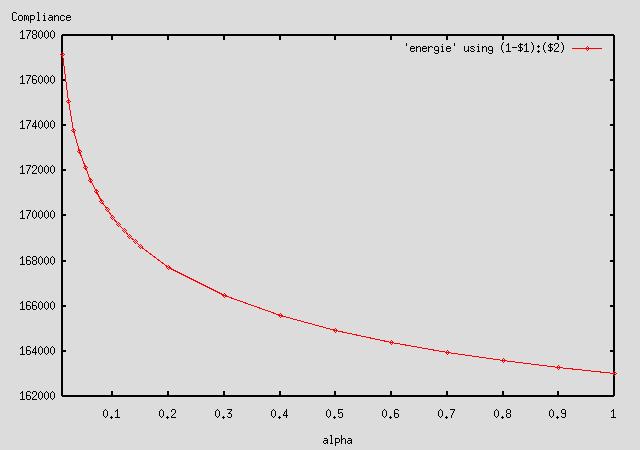

Graphe de la compliance (-0.5 Energie) en fonction de alpha.
Haut
| 1 - Alpha | résidu | dépl. max. | énergie |
| 0.0 | 334.283 | 38.9539 | 163003 |
| 0.1 | 393.726 | 39.0131 | 163264 |
| 0.2 | 466.196 | 39.0823 | 163569 |
| 0.3 | 556.913 | 39.1641 | 163930 |
| 0.4 | 674.364 | 39.2622 | 164364 |
| 0.5 | 833.368 | 39.3822 | 164895 |
| 0.6 | 1062.42 | 39.5334 | 165565 |
| 0.7 | 1424.45 | 39.7325 | 166451 |
| 0.8 | 2092.94 | 40.0165 | 167723 |
| 0.85 | 2704.52 | 40.2186 | 168636 |
| 0.86 | 2870.52 | 40.267 | 168855 |
| 0.87 | 3057.68 | 40.319 | 169092 |
| 0.88 | 3270.41 | 40.3752 | 169347 |
| 0.89 | 3514.46 | 40.4362 | 169626 |
| 0.9 | 3797.43 | 40.5031 | 169931 |
| 0.91 | 4129.57 | 40.5769 | 170269 |
| 0.92 | 4525.13 | 40.6594 | 170647 |
| 0.93 | 5004.38 | 40.7529 | 171077 |
| 0.94 | 5597.17 | 40.8607 | 171573 |
| 0.95 | 6349.1 | 40.9881 | 172160 |
| 0.96 | 7332.73 | 41.1437 | 172878 |
| 0.97 | 8667.75 | 41.3437 | 173798 |
| 0.98 | 10545.6 | 41.6237 | 175079 |
| 0.99 | 13046.5 | 42.0916 | 177181 |
| 1.0 | 1.25452e+18 | 6.86901e+11 | 5.56315e+13 |
Graphe du résidu maximal au barycentre en fonction de alpha.

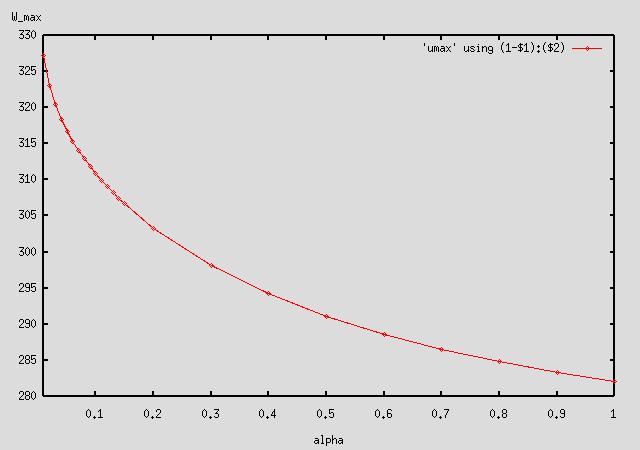

Graphe du deplacement vertical maximal en fonction de alpha.

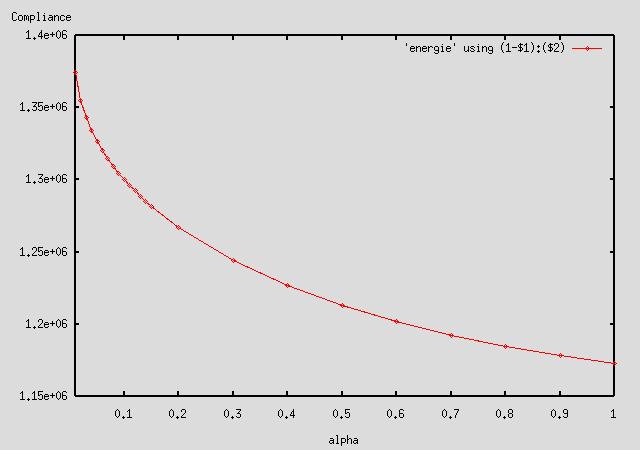

Graphe de la compliance (-0.5 Energie) en fonction de alpha.
Haut
| 1 - Alpha | résidu | dépl. max. | énergie |
| 0.0 | 1567.16 | 282.066 | 1.17252e+06 |
| 0.1 | 1789.14 | 283.314 | 1.17811e+06 |
| 0.2 | 2056.84 | 284.776 | 1.18465e+06 |
| 0.3 | 2392.68 | 286.505 | 1.19237e+06 |
| 0.4 | 2912.43 | 288.572 | 1.2016e+06 |
| 0.5 | 3634.55 | 291.079 | 1.21277e+06 |
| 0.6 | 4708.28 | 294.18 | 1.22656e+06 |
| 0.7 | 6474.88 | 298.115 | 1.24401e+06 |
| 0.8 | 9920.38 | 303.32 | 1.26704e+06 |
| 0.85 | 13250 | 306.668 | 1.28182e+06 |
| 0.86 | 14181 | 307.424 | 1.28516e+06 |
| 0.87 | 15244.7 | 308.216 | 1.28866e+06 |
| 0.88 | 16471.6 | 309.048 | 1.29233e+06 |
| 0.89 | 17902.7 | 309.925 | 1.29621e+06 |
| 0.9 | 19594.4 | 310.855 | 1.30032e+06 |
| 0.91 | 21625.7 | 311.847 | 1.30471e+06 |
| 0.92 | 24111.6 | 312.912 | 1.30943e+06 |
| 0.93 | 27226.4 | 314.069 | 1.31456e+06 |
| 0.94 | 31247.2 | 315.343 | 1.32023e+06 |
| 0.95 | 36643.3 | 316.775 | 1.32662e+06 |
| 0.96 | 44278.7 | 318.433 | 1.33405e+06 |
| 0.97 | 55935.3 | 320.447 | 1.34313e+06 |
| 0.98 | 75959.6 | 323.105 | 1.35519e+06 |
| 0.99 | 118111 | 327.303 | 1.37435e+06 |
| 1.0 | 6.82388e+18 | 1.63851e+12 | 2.09113e+13 |
